Bondtech LGX® Shortcut Mosquito – Prusa MK3S Outlet Get To Buy

LGX genvejsopgraderingssæt til Prusa MK3S og MK3S+. Den bruger en kort Mosquito hotend fra Slice Engineering med en Bondtech heatsink.

Kræver en X-vogn

Behersker alle materialer

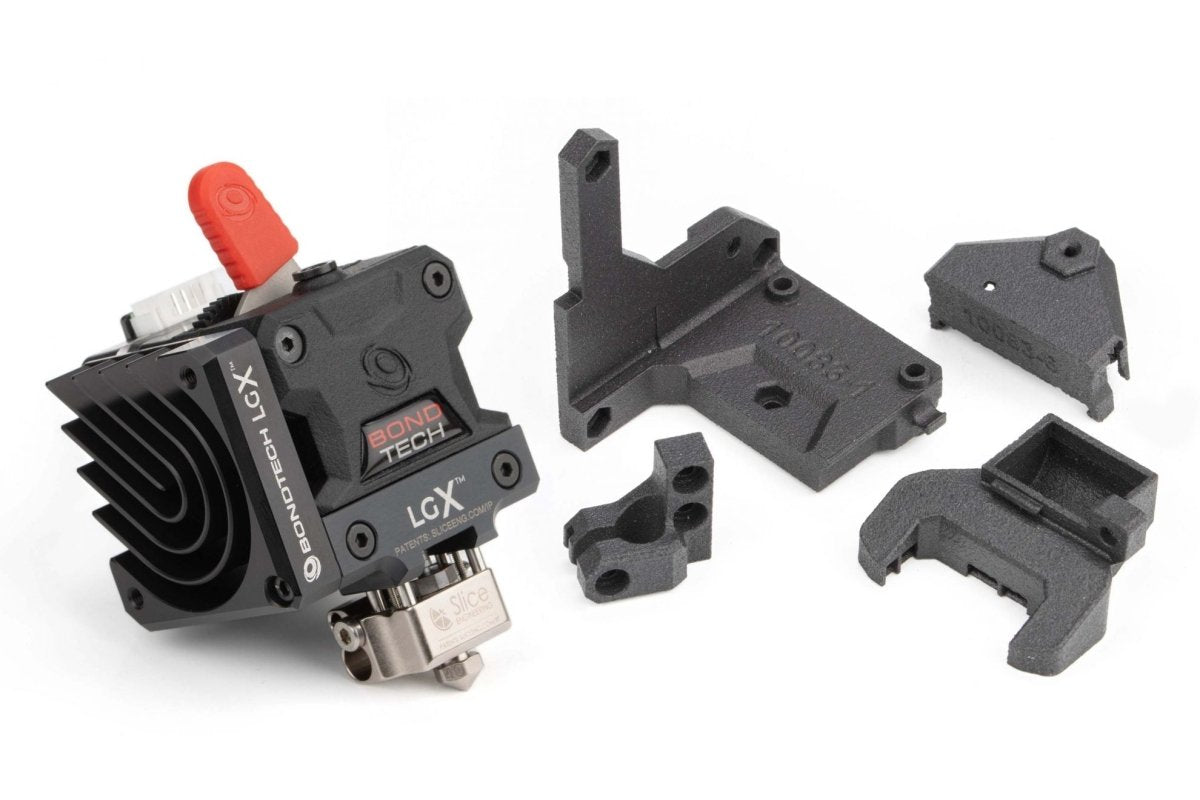

LGX Shortcut Mosquito Print Head er en speciel enhed, der inkluderer LGX™ Large Gears eXtruder og LGX Shortcut short filament path Mosquito hotend, der mestrer alle materialer og udmærke sig især ved bløde og fleksible materialer.

Direkte drevopgradering

Dette LGX-baserede opgraderingssæt er en erstatning for standard direktedrevet ekstruder der er nem at installere. Det kræver tilbehøret inkluderet i LGX Shortcut Mosquito Accessories til Prusa MK3S pakken og LGX Shortcut Mosquito hotend.

Nem at installere

Meget intuitivt og let at installere, hvor ekstruderen vender mod X-vognen, hvilket reducerer afstanden mellem dysen og x-aksen.

Førende Grip Power

LGX er Bondtech-ekstruderen med det højeste filamentgreb på grund af dets nye store drivhjul, der sætter flere tænder i indgreb med filamentet.

MMU-kompatibilitet

Dette opgraderingssæt er ikke kompatibelt med nogen MMU-version.

Brugerdefineret firmware påkrævet

Du skal opdatere din Prusas firmware for at bruge dette produkt.



Teknisk specifikation

• LGX™ ekstruder
• e-trins værdi: 400 ved brug af 16 mikrotrin;
• Drivhjul : hærdet stål;
• tilbagetrækningshastighed : 35 mm/s
• tilbagetrækningsafstand (direkte træk) for stive materialer: 0,4 mm
• tilbagetrækningsafstand (direkte drev) for bløde materialer: 3 mm
• Max driftstemperatur: 70°C
• Maks. tilspændingsmoment på ekstruderskruerne er 0,3 Nm
• Maks. tilspændingsmoment på køleplade/koldblokskruen er 0,6 Nm
• LGX™ DD nettovægt: 218,6 g
• Pakkens mål: 80x103x73 mm
• Pakkevægt: 269 g
• Brugerdefineret stepmotor til Bondtech LGX™
• PH-06AWJ stik
• 2 faser
• DC 5,5 V
• Max 1,0A/fase (For at bruge LGX skal du køre stepmotoren med strømme mellem ~0,45 og ~0,65A: Vær opmærksom på stepmotorens overfladetemperatur. Hold det køligt nok til at røre ved. Ellers sænk Vref.

• Klasse B-motor, klassificeret op til 130°C (Maksimalt anbefalet miljø: 70°C.Max temperatur ved denne miljøtemperatur kan gå op til 130°C på grund af selvopvarmningen.)

Sådan ændres strømmen ved hjælp af Vref

Det kan være vanskeligt at aflæse den strøm, der føres til stepmotorer. For at bestemme denne strøm stoler vi på Vref-værdien. Vref-værdien er en spændingsreference målt i VDC, som kan aflæses ved hjælp af et multimeter. Det hjælper os med at indstille det aktuelle output fra stepmotordriveren.

Forskellige 3D-printers bundkort bruger forskellige stepmotordrivere. Hver type stepmotordrivere har sin egen formel til at beregne den nødvendige Vref for at få en bestemt strøm. Her er nogle eksempler:

TMC stepper drivere.

• Formlen for disse drivere er Vref = ( I * 2,5 ) / Imax
• Hvor I er målstrømværdien målt i A; og Imax er 1,77 på almindelig tilstand og 1,2 på SilentStepSticks-tilstand.

Pololu A4998.

• Formlen for disse drivere er Vref = I * 8 * R
• Hvor I er målstrømværdien målt i A; og R er Sense Resistor-værdien, det afhænger af hvilket bord du bruger. Melzis bruger 0.1, Creality Silent boards bruger 0.15, …

Videoguider

Før du installerer dette opgraderingssæt, skal du fjerne hele printhovedslæden og gemme alle kablede genstande for at genbruge dem senere.

Hvis du har brug for vejledning til at fjerne printeren, kan du bruge følgende “Strip Prusa MK3S”-vejledning”
